the FUSION of lighting control
...Simplify Your Light. Unify Your Space...

FAITES PASSER VOS PROJETS À LA VITESSE SUPÉRIEURE

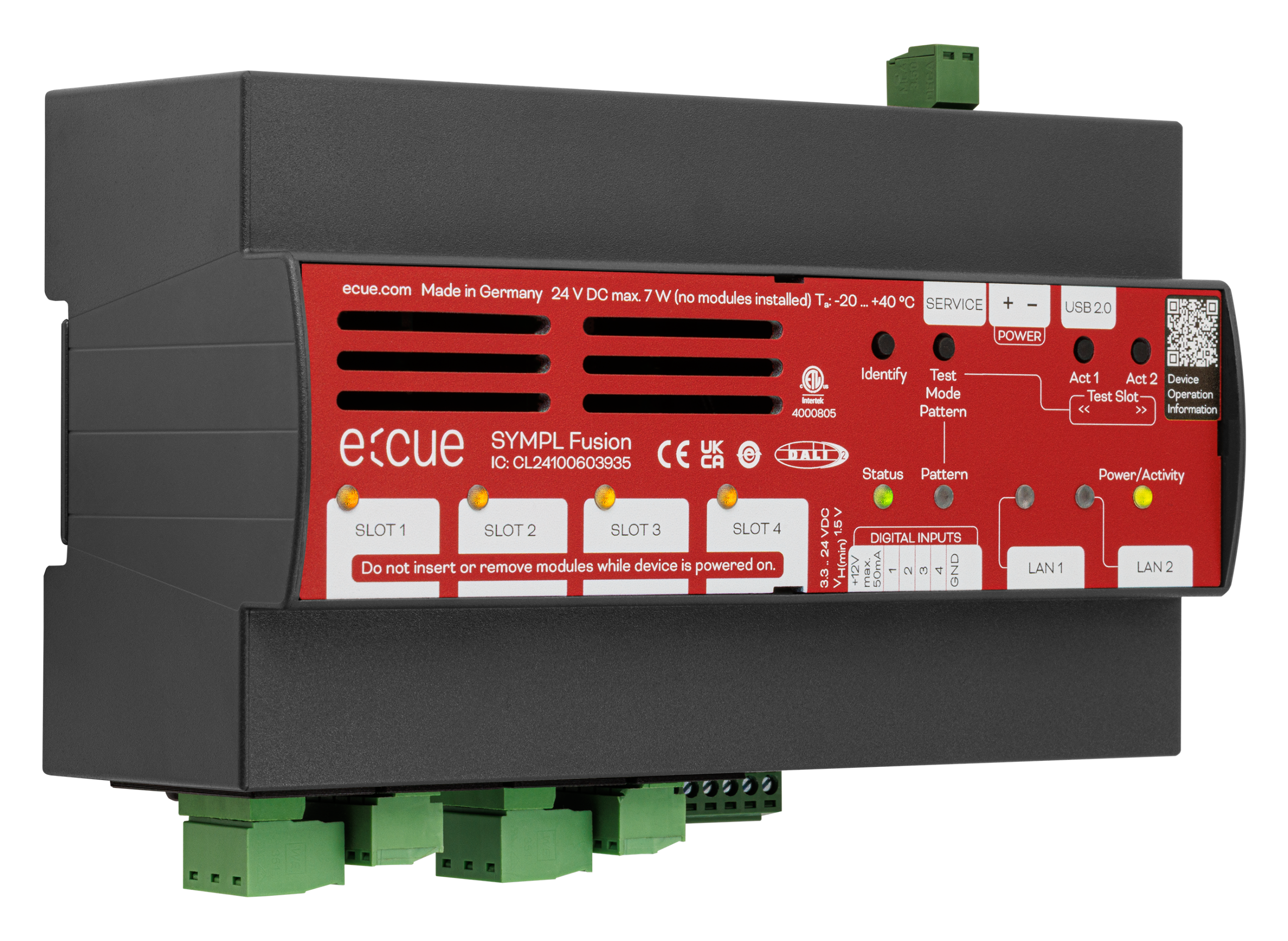

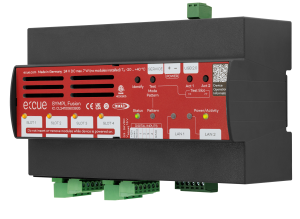

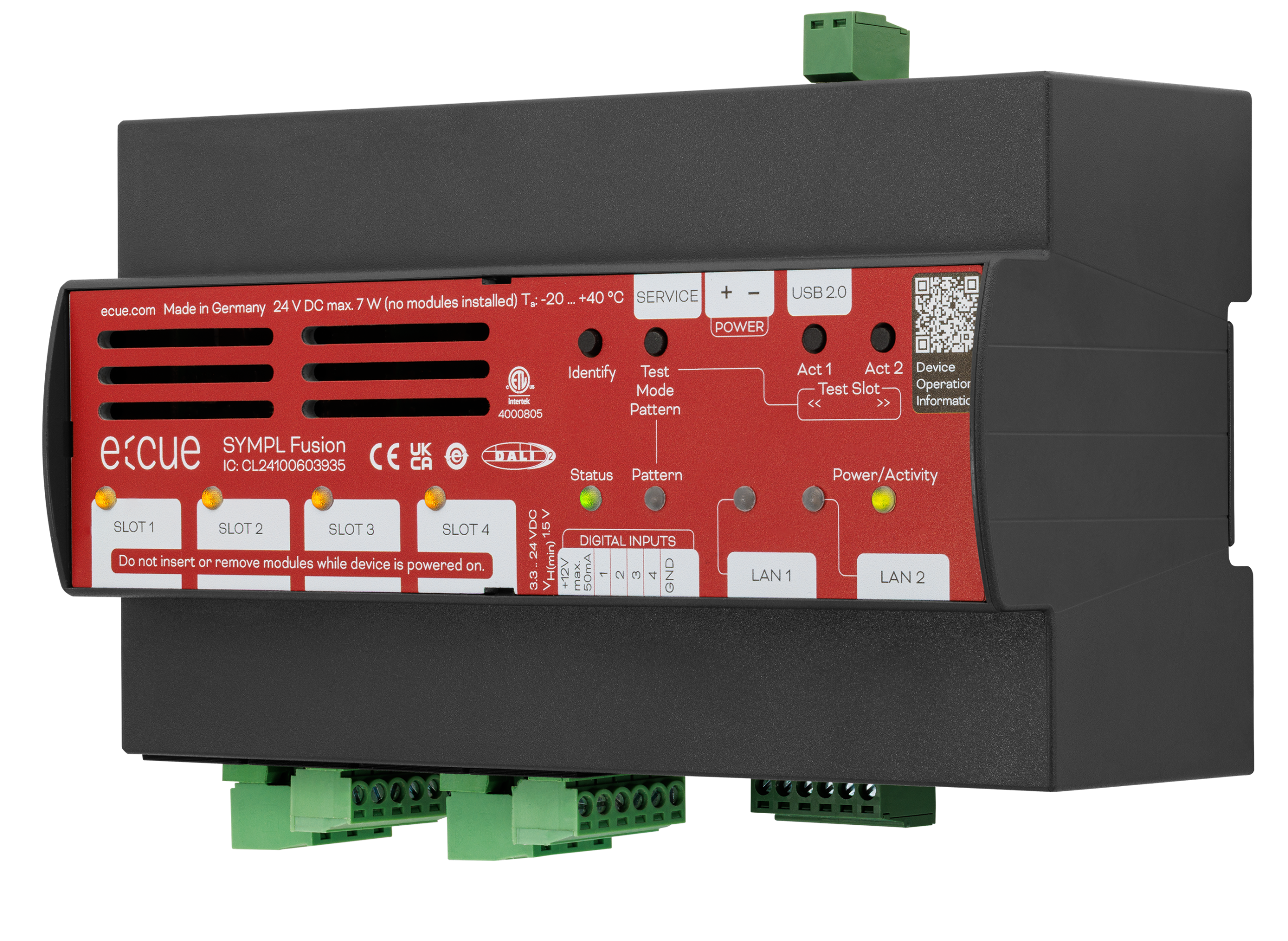

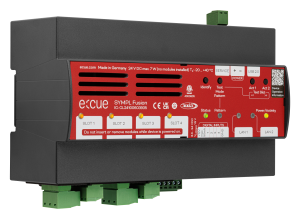

SYMPL FUSION - la solution ultime

Quelle que soit la configuration requise par ton projet,
le FUSION a toujours la bonne
configuration à portée de main. Le concept modulaire
slotcard offre la liberté
de composer ses propres demandes.
Le FUSION peut être utilisé comme un simple
contrôleur autonome, extensible dans un
réseau avec d’autres appareils e:cue, ou
comme une unité de contrôle décentralisée reliée
à plusieurs autres. Le FUSION
est le bon choix pour toutes les exigences de contrôle de l’éclairage
, éclairage fonctionnel,
contrôle dynamique de l’éclairage ou, si nécessaire, la
combinaison des deux !

Là où convergent l'éclairage fonctionnel et l'éclairage dynamique.

FUSION est le contrôleur d’éclairage ultime, qui fusionne de manière transparente l’éclairage dynamique et fonctionnel.
La FUSION est un système de contrôle de l’accès à l’information et de la gestion de l’information dans un appareil puissant. Conçu pour être flexible, scalable et simple, FUSION
change la façon dont les systèmes d’éclairage modernes sont conçus, programmés et étendus.

Une seule manette - des possibilités infinies

La solution la plus polyvalente pour tout contrôle de l'éclairage

Un seul système. Contrôle total

Éclairage fonctionnel et dynamique. Tout en un.

Rends les chambres plus excitantes

Transforme les pièces ordinaires en espaces extraordinaires grâce à un éclairage dynamique audacieux, fonctionnel et riche en couleurs.

Maximiser l'espace, minimiser le désordre

Une flexibilité à l'épreuve du temps

Étends ou mets à niveau facilement ton système à tout moment. Réagis rapidement aux changements de projet sans temps d’arrêt coûteux.

Ne paie que pour ce que tu utilises

Le mode de tarification modulaire te permet d’investir uniquement dans ce dont ton projet a vraiment besoin – pas de budget gaspillé.

Plus puissant que jamais !

Gère jusqu’à 15 000 pixels à partir d’une seule unité Fusion. Fais évoluer ta configuration de manière transparente en reliant des appareils SYMPL supplémentaires.

Gestion intelligente des stocks

Stock just the base unit. Install additional modules as needed based on specific project requirements – streamlining inventory and boosting efficiency.

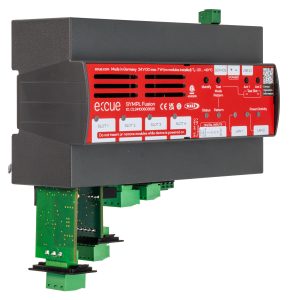

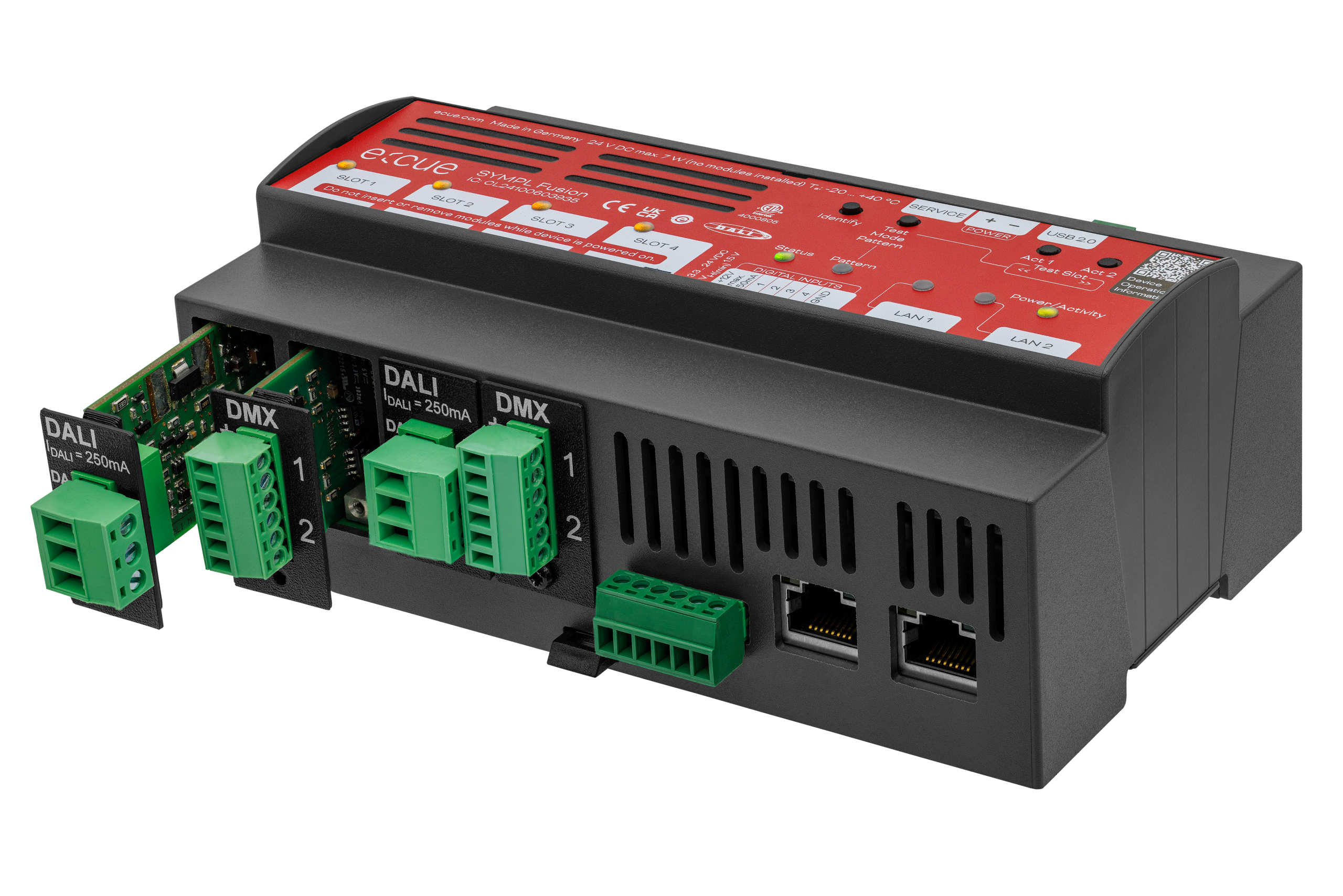

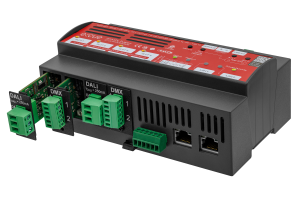

4 x cartes à fentes modulaires par appareil, différentes options disponibles : Module DMX512, Module DALI-2, 0 ... 10 V / 1 ... 10 V SPI, Relay, Serial (à venir)
Configuration et combinaison libres des cartes à fente
2 x Ethernet pour un fonctionnement en guirlande ou indépendant
4 x Digital inputs
2 x boutons polyvalents librement assignables
2 x boutons pour le mode de test direct - aucun logiciel n'est nécessaire
RTC intégré comprenant l'horloge astronomique et l'heure d'été
Extensible avec des appareils SYMPL supplémentaires via le réseau
Sortie Art-Net ou sACN
Interface BACnet / KNX via une passerelle supplémentaire

Quelle que soit la configuration requise pour ton projet, le Fusion
a toujours la bonne configuration à portée de main. Le concept de carte modulaire à fente
permet de composer librement les demandes individuelles
. Le Fusion peut être utilisé comme un simple contrôleur autonome
, extensible en réseau avec d’autres appareils e:cue,
ou comme une unité de contrôle décentralisée reliée à plusieurs autres.
Le SYMPL Fusion est le bon choix pour toutes les exigences en matière de contrôle de l’éclairage
, qu’il s’agisse d’éclairage fonctionnel, de contrôle dynamique de l’éclairage ou, si
est nécessaire, de la combinaison des deux !

IC : CL24100603935

Specification Sheets

EN_SYMPL_Fusion_Spec_v1p5

Manuals

EN_SYMPL_Fusion_Setup_v1p0

Marketing Materials

EN_ecue_Fusion_Product Flyer

CAD Files

SYMPL Fusion Side

SYMPL Fusion Top

SYMPL Fusion Side Slots

SYMPL Fusion Side Power

SYMPL Fusion DALI-2 Module 1 Port

SYMPL Fusion DMX512 Module 1 Port

SYMPL Fusion DMX512 Module 2 Port

Conformity

EU-Declaration of Conformity SYMPL_Fusion_V1.0

Topologie du système

Spécifications

Dimensions (W x H x D)

160 x 90 x 60 mm / 6.3 x 3.54 x 2.36 in (without fastening clip)

Weight

250 g / 0.55 lb

Power Supply Input

24 V DC on terminal plug, wire gauge: 0.2 … 1.3 mm²

Power Consumption

Max. 30 W @ 4 x DALI-2 modules @ full load

7 W @ no modules

Operating Temperature

-20 … 40 °C / -4 … 104 °F

Storage Temperature

-20 … 70 °C / -4 … 158 °F

Operating/Storage Hum.

0 … 80% non-condensing

Cooling

Fanless, convection

Protection Class

IP20

Electrical Safety

SELV

Housing Material

Self extinguishing blend PC/ABS

Mounting

on 35 mm DIN rails (EN 60715)

Certification

CE, ETL (Conforms to ANSI/UL Std. 62368-1; Certified to CSA Std. C22.2 NO. 62368-1)

Output Interfaces

4 x Modular slot card, types:

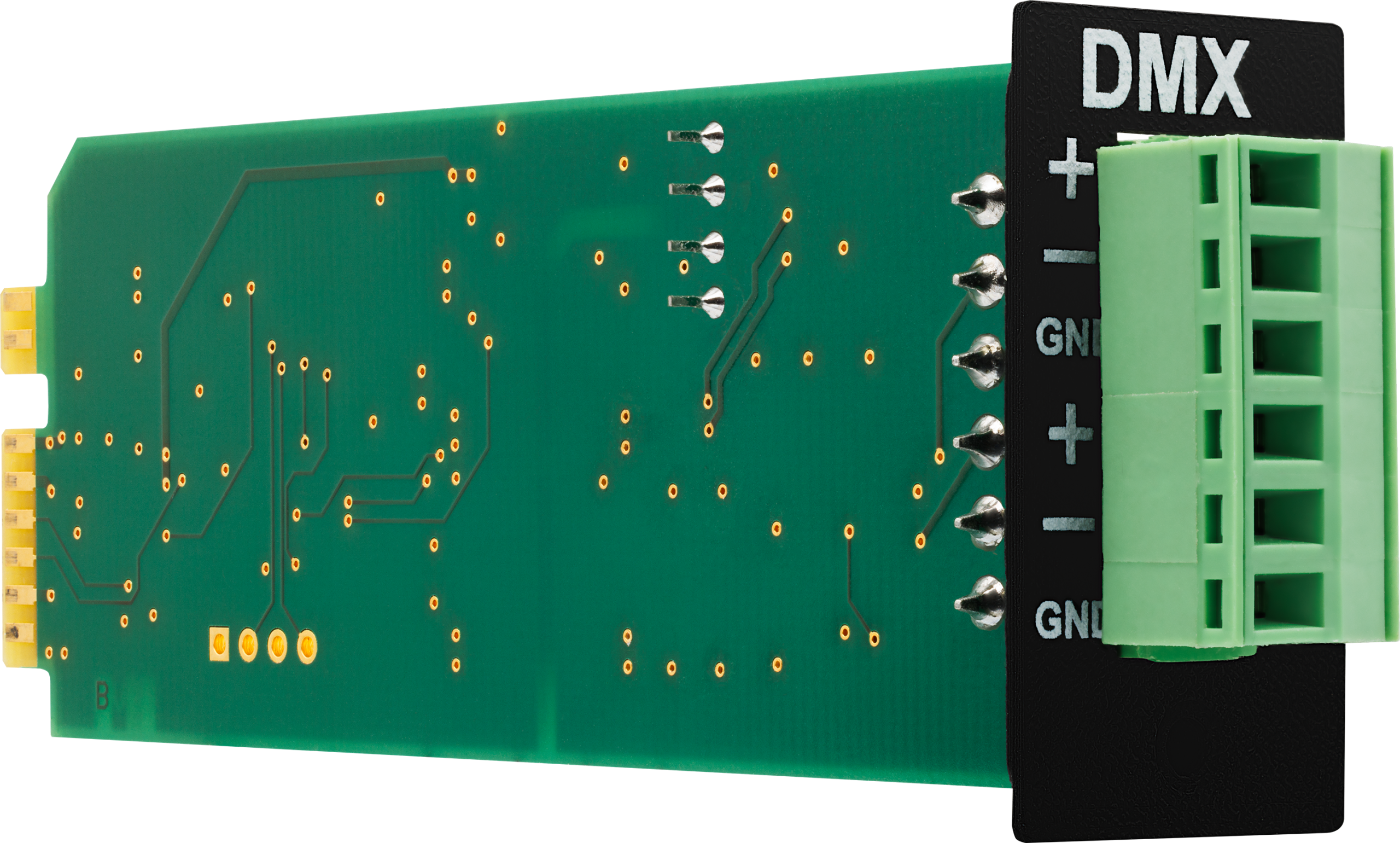

DMX512
DALI-2 Module

Available Soon:
0 … 10 V / 1 … 10 V Module
SPI Pixel Module
Relay Module
RS232 / RS485 Module

Input Interfaces

4 x Digital input
common ground connector
terminal plug row
wire gauge: 0.08 … 1.31 mm²
max. input voltage 24 V DC

Input voltage	Input current
5 V DC	2 mA
12 V DC	6 mA
24 V DC	12 mA

12 V source: max. output current
50 mA
high level input threshold: 3 … 24 V
low level input threshold: 0 … 1 V

System Interfaces

2 x e:net / Ethernet, 10/100/1000 Mbit/s, RJ45, CAT shielded
2 x USB 2.0 Type A
1 x Service port (micro-USB)

User Interfaces

LEDs for Ethernet activity, device status, test pattern, power;
2 x Freely assignable versatile buttons
DMX & DALI test mode accessible with device button
1 x LED per slot card

Modules disponibles
