Solution multifonctionnelle pour la commutation de charge, la surveillance de l’énergie et la mesure de la puissance combinées en un seul appareil

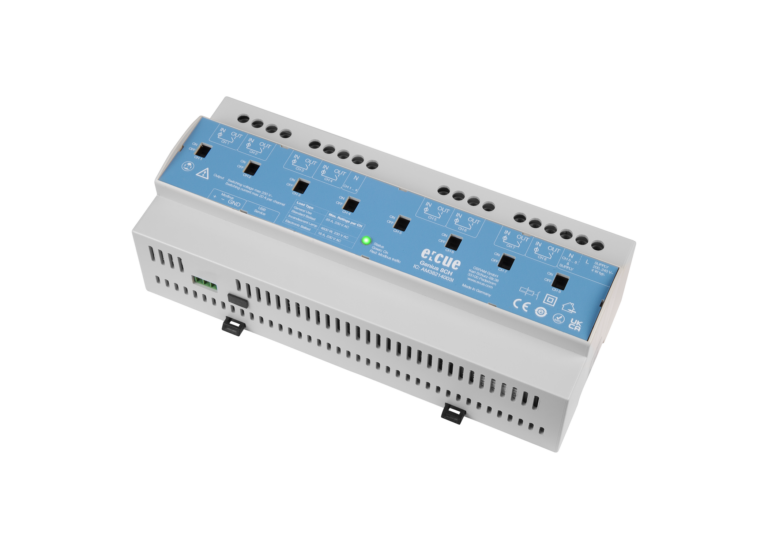

Le Genius est un contrôleur de relais et un compteur d’énergie qui combine la mesure et la commutation de la charge en un seul appareil. La communication avec tout système tiers se fait via le protocole Modbus RTU / ASCII sur une interface RS-485. Le Genius 4CH fournit quatre interfaces de relais bistables en configuration unipolaire, unidirectionnelle, accompagnées de commutateurs manuels pour les dérogations de service. Le Genius 8CH en propose huit. Il s’agit d’une solution de base modulaire pour le contrôle des installations d’éclairage. Le Genius se monte facilement sur des rails DIN standard de 35 mm, ou à l’aide d’un trou de serrure dans la base du boîtier, sur des murs ou sur toute surface verticale stable. Le nœud est alimenté en courant alternatif.
IC 4 canaux : AM38213003I
IC 8 canaux : AM38214003I
Certifications et approbations
| Genius 4CH | Genius 8CH | |||||||||||||||||
| Dimensions (L x H x P) | 106,3 x 90,5 x 62 mm (sans le clip de fixation) | 213 x 90,5 x 62 mm (sans le clip de fixation) | ||||||||||||||||
| Poids | 320 g / 0.71 lb | 600 g / 1.32 lb | ||||||||||||||||
| Alimentation électrique | 200-240V ±10% 50/60Hz AC | 200-240V ±10% 50/60Hz AC | ||||||||||||||||
| Consommation électrique | < 3 W | < 4 W | ||||||||||||||||
| Température de fonctionnement |
-20 … 50 °C pour > 40 °C, n’utiliser que le max. 2 canaux jusqu’à une charge de 20 A |
-20 … 50 °C pour > 40 °C, n’utiliser que le max. 4 canaux jusqu’à une charge de 20 A |
||||||||||||||||
| Température de stockage | -10 … 70 °C | -10 … 70 °C | ||||||||||||||||
| Humidité de fonctionnement/de stockage | 0 … 80 % HR, sans condensation | 0 … 80 % HR, sans condensation | ||||||||||||||||
| Catégorie de surtension | II | II | ||||||||||||||||
| Conditions d’installation | IP20, non conçu pour une utilisation en extérieur, uniquement pour les connexions à l’intérieur d’un bâtiment | IP20, non conçu pour une utilisation en extérieur, uniquement pour les connexions à l’intérieur d’un bâtiment | ||||||||||||||||
| Degré de pollution | II | II | ||||||||||||||||
| Classe de protection IEC | Classe II | Classe II | ||||||||||||||||
| Logement | Mélange auto-extinguible PC/ABS, document UL E140692 | Mélange auto-extinguible PC/ABS, document UL E140692 | ||||||||||||||||
| Montage | Sur rail DIN de 35 mm (EN 60715) ou avec trou de serrure sur toute surface verticale stable | Sur rail DIN de 35 mm (EN 60715) ou avec trou de serrure sur toute surface verticale stable | ||||||||||||||||
| Certificats | CE, UKCA, RoHS | CE, UKCA, RoHS | ||||||||||||||||
| Sorties relais |
Relais à verrouillage 4 x SPST avec commande manuelle, pince à cage montante pour fils massifs et toronnés, calibre du fil : 0,05 … 5,26 mm², couple de serrage : 0,5 Nm Tension nominale par canal : 115 … 230 V AC
Courant d’appel : 500 A crête / 2 ms Fréquence maximale de fonctionnement par canal : 10 ops. / min |
8 x SPST relais à verrouillage avec commande manuelle, pince à cage montante pour fils massifs et toronnés, calibre du fil : 0,05 … 5,26 mm², couple de serrage : 0,5 Nm Tension nominale par canal : 115 … 230 V AC
Courant d’appel : 500 A crête / 2 ms Fréquence maximale de fonctionnement par canal : 10 ops. / min |
||||||||||||||||
| Données mesurées |
Tension, courant, puissance (active, apparente, réactive), facteur de puissance, énergie (active), phase, fréquence de ligne, état |
Tension, courant, puissance (active, apparente, réactive), facteur de puissance, énergie (active), phase, fréquence de ligne, état |
||||||||||||||||
| Tolérance de mesure |
± 3 % |
± 3 % |
||||||||||||||||
| Port série |
Modbus RTU / ASCII (RS-485), connecteur enfichable à 3 broches |
Modbus RTU / ASCII (RS-485), connecteur enfichable à 3 broches |
||||||||||||||||
| Port USB |
1 x Mini-USB, Type B |
1 x Mini-USB, Type B |
||||||||||||||||
| Interface utilisateur |
LED combinée pour l’activité des données et l’état de l’appareil |
LED combinée pour l’activité des données et l’état de l’appareil |
