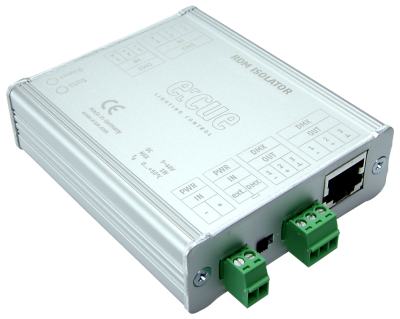

RDM Isolator

Stromversorgung mit separater Isolationsbarriere

1 kV Isolierung
USITT DMX512A und e:pix Kompatibilität
1 MBaud Datengeschwindigkeit (epix)
RJ45 Power Back wählbar
Separater, vollständig isolierter Stromversorgungsanschluss
Flexible Datenanschlüsse (RJ45 oder Schraubklemmen)
Volle ANSI E1.20-2010 RDM-Unterstützung
Status-LEDs

Der RDM Isolator überträgt sowohl DMX- und e:pix- (einseitig) als auch RDM-Signale (bidirektional) über eine galvanische Trennbarriere. Die Stromversorgung verfügt über eine separate Isolationsbarriere („extern“ ausgewählt) oder ist auf das Ausgangspotenzial ausgerichtet („DMX power“ ausgewählt)

IC: AA438860235

Herunterladen

Specification Sheets

EN RDM Isolator Spec_v3p0

DE RDM Isolator Spec_v3p0

Manuals

EN_DE RDM Isolator Setup_v2p0

CAD Files

EN RDM Isolator CAD_v1p0

Conformity

EU-Declaration of Conformity RDM Isolator V1.3

Specs

Abmessungen (B x H x T)	71 x 24 x 80 mm / 2.8 x 0.94 x 3.15 in
Gewicht	0,12 kg / 0,26 lbs
Leistung	9 … 48 V DC, 1 W (ext.)
Betriebs-/Lagertemp.	0 … 50 °C/32 … 122 °F
Betriebs-/Speicherbrummen	IP20
Schutzklasse	0 … 80% RH, nicht kondensierend
Gehäuse	Eloxiertes Aluminium
Zertifizierungen	CE, ETL, UKCA
Benutzeroberfläche	Schalter
Ausgänge	DMX512/e:pix/RDM (RJ45 / Schraubklemme )
Eingänge	DC-Eingang (Schraubklemme) DMX512/e:pix/RDM (RJ45/Schraubklemme)
Anzeige	LED-Anzeigen
